PV Solar Bağlantı Kutusu, çeşitli giriş portları aracılığıyla birden fazla kabloyu ve kabloyu güvenli bir şekilde birleştiren bir elektrik muhafazası olan bir bağlantı kutusuna. Bir güneş enerjisi birleştirme kutusu, invertere bağlantı için çok sayıda PV modülü dizisinin çıkışını birleştirir.

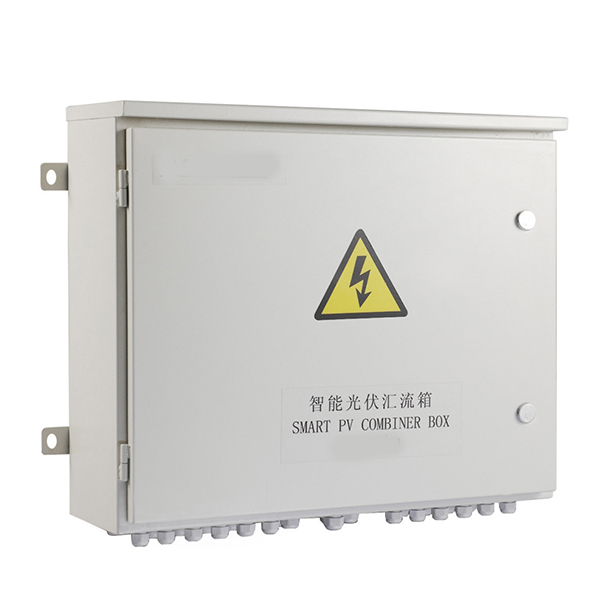

PV Solar Bağlantı Kutusu: Solar Birleştirici+AC Elektronik 2'si 1 Arada PV Kutusu Teslimat süresi: 7-10 gün Ürün Menşei: GUANGDONG,ÇİN Nakliye Limanı: SHENZHEN veya GUANGZHOU Liman Ödemesi: T/T, Western Union, PayPal, Değiştirilemez L/C görüşte Adedi: 1 Set Ürün açıklaması Güneş enerjisi pompalama sisteminde, güneş enerjisi fotovoltaik dizisi ile invertör arasındaki bağlantıyı azaltmak, sistemin güvenilirliğini artırmak ve sistemin kurulumunu ve bakımını kolaylaştırmak için genellikle gereklidir. güneş fotovoltaik dizisi ve evirici arasına bir birleştirici kutu eklemek için. Fotovoltaik modüller ve invertörler. Kullanıcılar, bir dizi fotovoltaik hücre oluşturmak için aynı spesifikasyona sahip belirli sayıda fotovoltaik hücreyi seri olarak bağlayabilir ve ardından birkaç fotovoltaik hücreyi seri halinde birleştirici kutuya bağlayabilir. Akım, fotovoltaik arestör tarafından toplandıktan sonra, fotovoltaik dönüştürücü, tam bir fotovoltaik invertör seti oluşturmak için tutucu ve devre kesici aracılığıyla fotovoltaik dönüştürücüye verilebilir.
â—† Hibrit güneş enerjisi pompalama sistemleri için yerleşik DC devre kesiciler ve AC devre kesiciler
â—† Dalgalanma koruması
â—† Çoklu soğutma kanalları
â—† IP65 koruma sınıfı, dış mekanlarda güvenle kullanılabilir.
â—†Arka panel duvar montajının kurulumu ve bakımı kolaydır.
â—†Negatif ve pozitif kutup bağlantısının neden olduğu arka uç ekipman hasarını önlemek için anti-ters modül
| modeli | ZCL1+2 | ZCH3+2 | ZCH3+4 | ZCH3+6 | ZCH3+8 |
| GÜNEŞ GİRİŞİ | |||||
| Solar Giriş çiftleri(+, - ) | 2 | 2 | 4 | 6 | 8 |
| Her dizi giriş maksimum akımı | 15A | 15A | 15A | 15A | 15A |
| Her dizi sigorta akımı | 15A | 15A | 15A | 15A | 15A |
| Çıkış çiftleri (+,-) | 1 | 1 | 1 | 1 | 1 |
| DC kesici Akım | 32A | 32A | 63A | 100A | 160A |
| Solar giriş Maksimum Voltaj | DC500V | DC1000V | DC1000V | DC1000V | DC1000V |
| DC dalgalanma koruyucusu | Evet | Evet | Evet | Evet | Evet |
| Maksimum DC çıkış akımı | 30A | 30A | 60A | 90A | 120A |
| AC GİRİŞİ | |||||
| AC giriş Voltajı | tek fazlı 220~240V | 3 fazlı 380~440V | 3 fazlı 380~440V | 3 fazlı 380~440V | 3 fazlı 380~440V |
| Maks AC giriş Akımı | Tek fazlı 32A | 3 fazlı 32A | 3 fazlı 63A | 3 fazlı 100A | 3 fazlı 100A |
| AC Aşırı Gerilim Koruyucu | Evet | Evet | Evet | Evet | Evet |
| AC Çıkış Maks Akımı | Tek fazlı 32A | 3 fazlı 32A | 3 fazlı 63A | 3 fazlı 100A | 3 fazlı 100A |
| Koruma Sınıfı | IP65 | IP65 | IP65 | IP65 | IP65 |
| Çalışma Sıcaklığı | ~20 ila 50 | ~20 ila 50 | ~20 ila 50 | ~20 ila 50 | ~20 ila 50 |
| Net Boyut (mm) | 440*380*170 | 440*380*170 | 440*380*170 | 528*456*204 | 528*456*204 |
