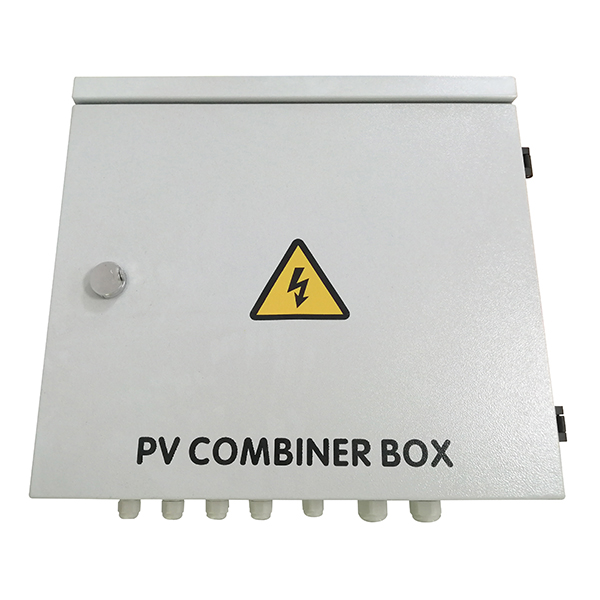

Çin üreticileri tarafından yapılan ZHECHI Electric® Solar IP65 su geçirmez DC birleştirici kutusu, inverter için uygundur (maks.
Solar IP65 su geçirmez DC birleştirici kutusunun kutu gövdesi, yangın geciktirici, temperleme artışı, anti etki, anti -ultraviyole ve diğer testler için PVC mühendislik malzemelerinden yapılmıştır. IP65 koruma derecesi.
Tasarım ve konfigürasyon "Foto-voltaik bağlantı ekipmanı için teknik spesifikasyon" '' CGC/GF 037: 2014.
Kullanıcılara güvenli, kısa, güzel ve uygulanabilir bir foto-voltaik sistem ürünleri sağlayın.
| İsim | ZCGF-PV | |
| Sistem maksimum DC voltajı | 550 | 1000 |
| Her dize için maksimum giriş akımı | 15a | |
| Maksimum Giriş Dizeleri | 4 | |
| Maksimum çıkış anahtarı akımı | 20a/32a | |
| İnvertör MPPT sayısı | 2 | |
| Çıktı dizelerinin sayısı | 2 | |
| Test kategorisi | ‖ Sınıf koruması | |
| Nominal deşarj akımı | 20ka | |
| Maksimum deşarj akımı | 40ka | |
| Voltaj koruma seviyesi | 2.8kV | 3.8kv |
| Maksimum sürekli çalışma voltajı UC | 630V | 1050v |
| Kutuplar | 2p | 3p |
| Yapı özelliği | Fiş modülü | |
| Koruma sınıfı | IP65 | |
| Çıkış anahtarı | DC İzolasyon Anahtarı (Standart)/DC Devre Kesici (İsteğe Bağlı) | |
| SMC4 konektörleri/DC Sigorta/DC Surge Koruyucusu | Standart | |
| İzleme Modülü/Diyot Önleme | İsteğe bağlı | |
| Kutu malzemesi | Plastik | |
| Kurulum yöntemi | Duvar montaj tipi | |
| Çalışma sıcaklığı | -25 ℃-+55 ℃ | |
| Sıcaklık yüksekliği | 2km | |
| İzin verilen bağıl nem | %0-95, yoğunlaşma yok | |
