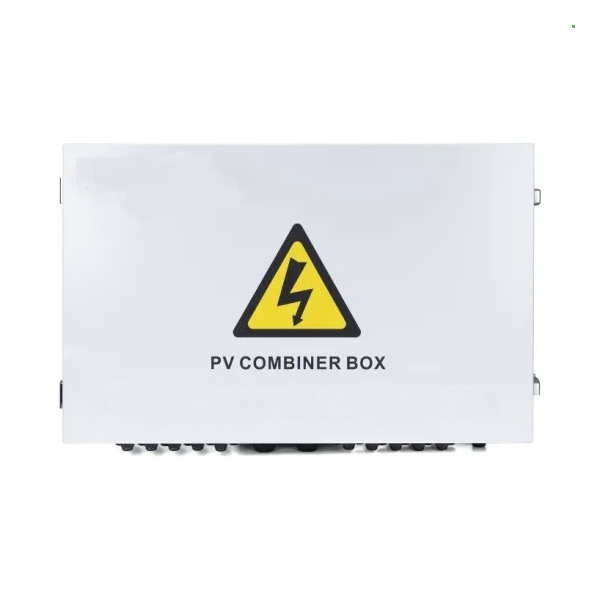

8 String Suya Dayanıklı PV Birleştirici Kutusu, çeşitli giriş portları aracılığıyla birden fazla kabloyu ve kabloyu güvenli bir şekilde birleştiren bir elektrik mahfazası olan bir bağlantı kutusuna. Bir güneş enerjisi birleştirme kutusu, invertere bağlantı için çok sayıda PV modülü dizisinin çıkışını birleştirir.
8 String Su Geçirmez Solar PV DC Birleştirici Kutu veriyolu sentetik DC girişi, 24 PV bileşeninden 1 çıkışa. 8 telli su geçirmez solar PV DC birleştirici kutusunun her kanalı bir sigorta ile donatılmıştır. DC güç dağıtım kabini ve invertörün giriş kablolarını büyük ölçüde basitleştirir. Yıldırım koruması, kısa devre koruması ve topraklama koruması gerçekleştirin. PV birleştirici kutusu iki tipe ayrılmıştır: akıllı kutu ve akıllı olmayan kutu. Akıllı PV birleştirici kutusu, izleme ünitesi ile donatılmıştır, ardından her dizinin giriş akımını tespit eder, iç sıcaklığı tespit eder, yıldırımdan korunma durumunu tespit eder, devre kesici durumunu tespit eder ve çıkış voltajını özetler vb.
Tasarım ve konfigürasyon, fotovoltaik bağlantı ekipmanı CGC/GF 037:2014 için teknik şartnameye kesinlikle uygundur.
Kullanıcılara güvenli, kısa, güzel ve uygulanabilir fotovoltaik sistem ürünleri sağlayın.
Ürün, zorlu ortama uyum sağlayan dış duvara monte tipi benimser. Temel bileşenlere ek olarak, diğeri kullanıcı gereksinimlerine göre özelleştirilebilir.
| İsim | ZC-PV8 |
| Sistem maksimum dc voltajı | 1000 |
| Her dize için maksimum giriş akımı | 15A |
| Maksimum giriş dizeleri | 8 |
| Maksimum çıkış anahtarı akımı | 400A |
| İnverter MPPT sayısı | N |
| Çıkış dizilerinin sayısı | 1 |
| Test kategorisi | ‖ derece koruması |
| Nominal deşarj akımı | 20 ka |
| Maksimum deşarj akımı | 40 ka |
| Gerilim koruma seviyesi | 3.8kv |
| Maksimum sürekli çalışma gerilimi Uc | 1050A |
| kutuplar | 3P |
| Yapı karakteristiği | Tak-itme modülü |
| Koruma sınıfı | IP65 |
| Çıkış anahtarı | DC izolasyon anahtarı (standart)/DC devresi |
| DC MC4/DC SİGORTA/DC Aşırı Gerilim Koruyucu | Standart |
| İzleme modülü/Önleme diyotu | İsteğe bağlı |
| Yükleme metodu | Duvara montaj tipi |
| Çalışma sıcaklığı | -25ºC--+55ºC |
| Sıcaklık yükselmesi | 2km |
| İzin verilen bağıl nem | %0-95, yoğunlaşma yok |
